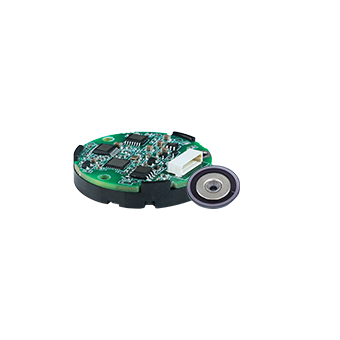

Энкодер GROA35

Преимущества продукта

• Ультратонкий дизайн: всего 9,9 мм, соответствует строгим требованиям по габаритам.

• Поддержка нескольких разрешений: до 24 бит.

• Низкое энергопотребление при работе от батареи: эффективно продлевает срок службы батареи.

Технические характеристики

Система

• Разрешение:

  • Однооборотное: 20, 22, 24 бит

  • Многооборотное: 16 бит

• Протокол связи: RS485

• Скорость передачи данных: 2,5 Мбит/с (опция 5 Мбит/с)

• Формат сигнала: Протокол последовательной связи

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребление тока (типичное): 110 мА

• Дифференциальный уровень выхода:

  • Высокий: ≥ 3,5 В

  • Низкий: ≤ 1,7 В

• Сопротивление изоляции: 50 МΩ

• Время переключения фронта: 100 нс

Эксплуатационные характеристики

• Электромагнитная совместимость (EMC): IEC61000-4

• Рабочая температура: -20℃…95℃

• Влажность: ≤ 90% (при 40℃/21 день, EN60068-2-78), без конденсации

• Степень защиты IP: Защита задней крышки двигателя

• Устойчивость к удару: Ускорение 980 м/с², 11 мс; 3 раза в каждом направлении (всего 18 раз)

• Вибрационная устойчивость:

  • 10–55 Гц: амплитуда 1,5 мм

  • 55–2000 Гц: ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
