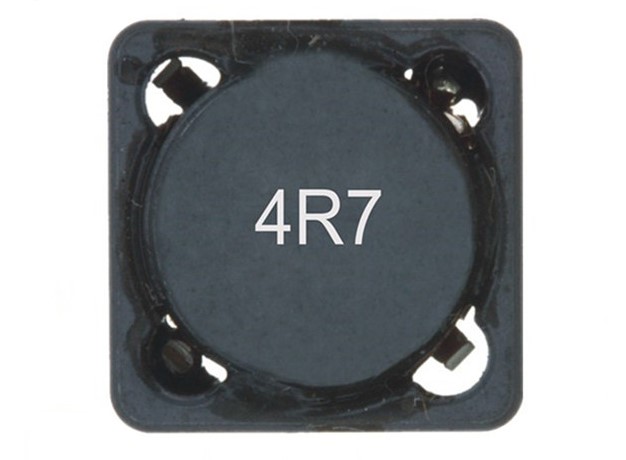

Экранированный силовой индуктор SMD

Название продукта: Низкопрофильный SMD-индуктор с магнитным экраном
Серии: PIS-S, SRHA, SRHB, PRS-S
Совместимость: RoHS без свинца
Качество: Строгий контроль качества гарантирует надежность

Основные преимущества:

1. Низкие потери и высокая стабильность: идеальный для высокоэффективных схем с ограниченным пространством.

2. Экранированный SMD-индуктор: снижает электромагнитные помехи и обеспечивает стабильную работу.

3. Широкий диапазон индуктивности: от 1 до 1200 мкГн с низким сопротивлением постоянному току.

4. Высокий номинальный ток: позволяет выдерживать до 25 А (в зависимости от серии и условий эксплуатации).

5. Низкопрофильный дизайн: оптимален для компактных и портативных устройств.

Технические характеристики:

• Индуктивность: 100–1000 мкГн

• Ток: 1–25 А (ток насыщения до 20 А)

• Материал сердечника: феррит DR или RI

• Провод: медный эмалированный (класс F)

• Клей: эпоксидная смола

• Терминалы: Ag, Ni, Sn

• Экранирование: неэкранированный / экранированный (в зависимости от серии)

• Рабочая температура: -40 °C ~ 125 °C

• Термическая стойкость пайки: 240 °C

• Сопротивление изоляции: >100 МОм при 100 В постоянного тока

• Диэлектрическая прочность: отсутствие пробоя при 100 В постоянного тока в течение 1 минуты

• Температурная стабильность: ±5% в диапазоне -25 °C ~ 80 °C

• Виброустойчивость: выдерживает вибрацию в трех ориентациях (10/55/10 Гц, амплитуда 1,5 мм)

• Характеристика влажности: отклонение индуктивности ±5% при RH 90–95%

Функции:

• Дроссель для поверхностного монтажа с магнитным экраном

• Минимальные потери мощности

• Эффективное подавление шумов и помех

• Высокая прочность клемм после пайки

Применение:

• Портативное оборудование: DC/DC преобразователи, MP3/MPEG4-плееры

• AV оборудование: видеокамеры, LCD TV, цифровые камеры

• Мобильные устройства: КПК, ноутбуки, мобильные телефоны

• Общее электронное оборудование: видеомагнитофоны, OA оборудование, телевизионные игры
