- Код 12925
-
Бренд
Shaanxi Fullstar Electronics Co.,Ltd
-
Страна
Китай
- Вес с упаковкой 20 г
- Габариты с упаковкой 10x10x10 см
Описание

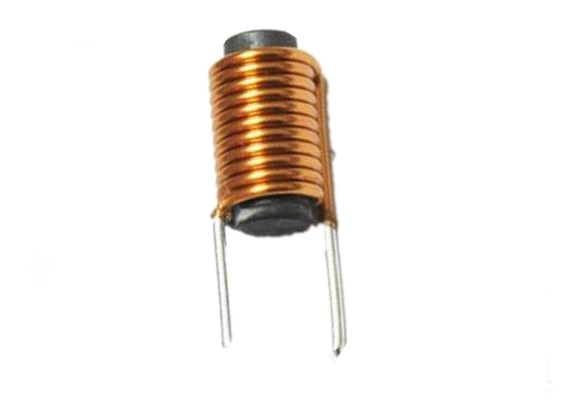

Название продукта: Дроссель / катушка индуктивности
Описание:
Дроссель — это катушка с низким сопротивлением, предназначенная для ослабления высокочастотных токов в цепях. Обычно используется в источниках питания электронного оборудования, силовой электронике и высокочастотных устройствах. Для повышения индуктивности дроссель оснащен сердечником из магнитомягкого материала.
Основные характеристики:
-
Диапазон индуктивности: 3,3 µH – 500 mH
-
Номинальный ток: до 2 А
-
Ток насыщения: высокая магнитная насыщенность
-
Температура эксплуатации: до +150 °C
-
Высокое Q: минимальные потери на высоких частотах
-
Обмотка: прогрессивного типа из шелковистой медной проволоки
-
Сертификация: соответствует RoHS
-
Механическая конструкция: надежная, устойчива к вибрациям и нагрузкам
Особенности:
-
Сильноточная способность
-
Последовательная индуктивность до 500 mH
-
Различные типоразмеры для любых применений
-
Возможность поставки катушек без стержневого сердечника (воздушные катушки)
Преимущества:
-
Быстрый ответ на запросы
-
Нет MOQ — любые количества доступны к заказу
-
Широкий выбор типоразмеров и диапазонов индуктивности
-
Конкурентная цена
-
Быстрая доставка
Применение:
-
Импульсные регуляторы и источники питания
-
Двигатели и силовая электроника
-
Усилители мощности
-
Широкополосная фильтрация
Примеры моделей
| Номер части | L (µH) | Эм-м-м | Тест. частота (МГц) | DCR (мОм) | МГц | Irms (A) | Максимум (A) | φd | φD1 | φD | F |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LRC0312-1R8M | 1,8 | 1 | 8 | 2,5 | 10 | 0,67 | 3,0 | 12 | 4,6 | 8,8 | 3,7 |
| LRC0320-4R7M | 4,7 | 1 | 12 | 2,5 | 5,5 | 0,67 | 3,0 | 20 | 4,6 | 13,5 | 3,7 |
| LRC0322-7R0M | 7,0 | 1 | 16 | 1,9 | 4,6 | 0,63 | 3,3 | 22 | 4,8 | 14,5 | 4,0 |
| LRC0322-9R0M | 9,0 | 1 | 20 | 1,0 | 3,7 | 0,63 | 3,3 | 22 | 4,8 | 17,5 | 4,0 |
| LRC0420-1R8M | 1,8 | 1 | 3 | 10 | 15 | 1,32 | 4,0 | 20 | 6,9 | 15,9 | 5,4 |
| LRC0425-4R7M | 4,7 | 1 | 7 | 6 | 8,2 | 1,00 | 4,0 | 25 | 6,3 | 18,4 | 5,1 |
| LRC0430-7R0M | 7,0 | 1 | 8 | 5 | 6,5 | 0,95 | 4,0 | 30 | 6,2 | 19,5 | 5,0 |
| LRC0430-9R0M | 9,0 | 1 | 15 | 4 | 5,6 | 0,85 | 4,0 | 30 | 6,0 | 20,1 | 4,9 |
| LRC0425-120M | 12,0 | 0,1 | 22 | 2 | 5,0 | 0,63 | 4,0 | 25 | 5,5 | 16,9 | 4,7 |
| LRC0520-2R5M | 2,5 | 1 | 5 | 6 | 18 | 1,00 | 5,0 | 20 | 7,3 | 11,0 | 6,1 |
| LRC0525-4R7M | 4,7 | 1 | 8 | 5 | 13 | 0,95 | 5,0 | 25 | 7,2 | 14,5 | 6,0 |
| LRC0520-7R0M | 7,0 | 1 | 17 | 3 | 11 | 0,71 | 5,0 | 20 | 6,7 | 15,3 | 5,7 |
| LRC0520-100M | 10,0 | 0,1 | 24 | 2 | 9,0 | 0,63 | 5,0 | 20 | 6,5 | 16,2 | 5,7 |
| LRC0525-120M | 12,0 | 0,1 | 27 | 2,5 | 8,5 | 0,63 | 5,0 | 25 | 6,5 | 14,9 | 5,7 |
| LRC0530-250M | 25,0 | 0,1 | 38 | 1 | 5,0 | 0,63 | 5,0 | 30 | 6,5 | 22,8 | 5,7 |
| LRC0625-4R0M | 4,0 | 1 | 5 | 10 | 19 | 1,32 | 6,0 | 25 | 8,9 | 18,7 | 7,4 |
| LRC0625-6R0M | 6,0 | 1 | 8 | 7 | 17 | 1,06 | 6,0 | 25 | 8,4 | 18,6 | 7,1 |
| LRC0625-100M | 12,0 | 0,1 | 13 | 5 | 14 | 0,95 | 6,0 | 25 | 8,2 | 22,4 | 7,0 |
| LRC0625-150M | 15,0 | 0,1 | 30 | 5 | 10 | 0,63 | 6,0 | 25 | 7,5 | 16,6 | 6,7 |
| LRC0630-220M | 22,0 | 0,1 | 34 | 2 | 7,8 | 0,63 | 6,0 | 30 | 7,5 | 18,2 | 6,7 |
| LRC0630-300M | 30,0 | 0,1 | 46 | 2 | 7,0 | 0,63 | 6,0 | 30 | 7,5 | 25,5 | 6,7 |
