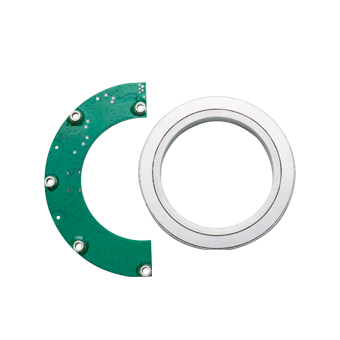

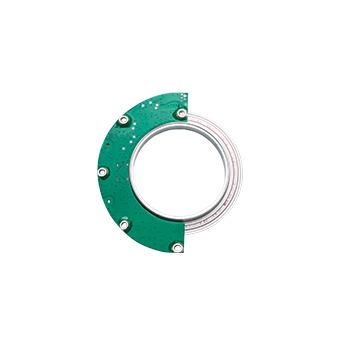

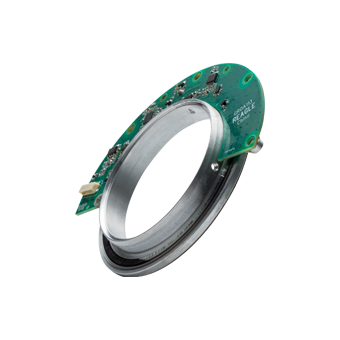

Абсолютный оптический энкодер серии KON113

Энкодер KON113 — это высокоточный абсолютный поворотный энкодер, основанный на отражающем оптическом принципе. Благодаря этой технологии устройство имеет меньшую монтажную высоту, чем стандартные оптические энкодеры. При использовании со специальными монтажными приспособлениями Reagle Sensing процесс установки становится простым и обеспечивает высокую точность центрирования.

Особенности продукта

• Высокая точность: повторяемость позиционирования < ±0,7″;

• Высокая динамическая реакция, эффективное разрешение до 21 бит;

• Радиальное позиционирование при монтаже, что упрощает установку.

Преимущества продукта

• Бесконтактная установка;

• Ультратонкая конструкция;

• Подходит для эксплуатации в сложных условиях.

Технические характеристики

Система

• Разрешение: однооборотное — 20, 23, 24 бит; многооборотное — 16 бит

• Интерфейс связи: RS485

• Скорость передачи данных: до 2,5 Мбит/с

• Формат сигнала: последовательный протокол связи

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Ток потребления (типичное значение): 130 мА

• Дифференциальный уровень сигнала:

  • Высокий уровень ≥ 3,5 В

  • Низкий уровень ≤ 1,7 В

• Сопротивление изоляции: 50 МОм

• Время изменения фронта сигнала: 100 нс

Эксплуатационные характеристики

• ЭМС: IEC61000-4

• Рабочая температура: –20℃ … +95℃

• Влажность: ≤90% (40℃/21 сутки, EN60068-2-78); без конденсации

• Ударные нагрузки: ускорение 980 м/с², 11 мс; по 3 удара в каждом направлении (всего 18)

• Вибрации: амплитуда 1,5 мм (10–55 Гц); ускорение 98 м/с² (55–2000 Гц), по каждой оси (X/Y/Z) — 2 часа
