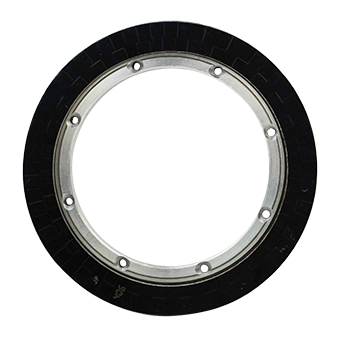

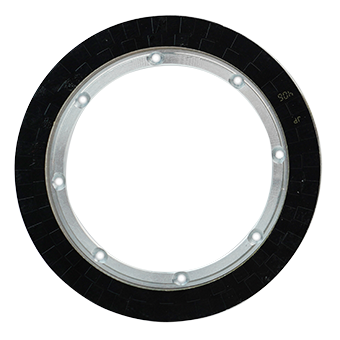

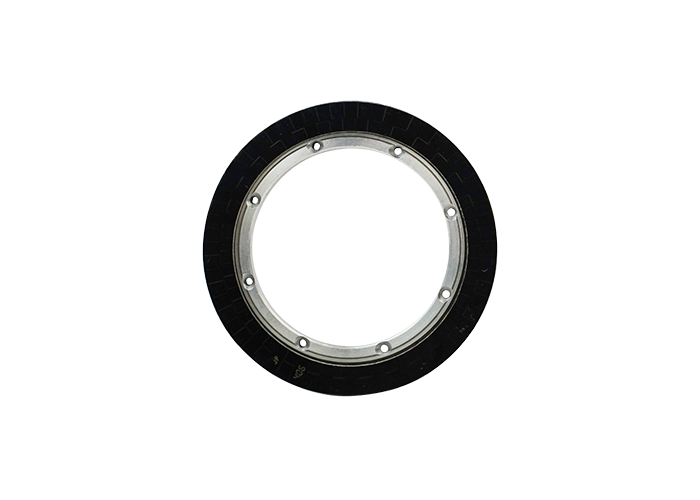

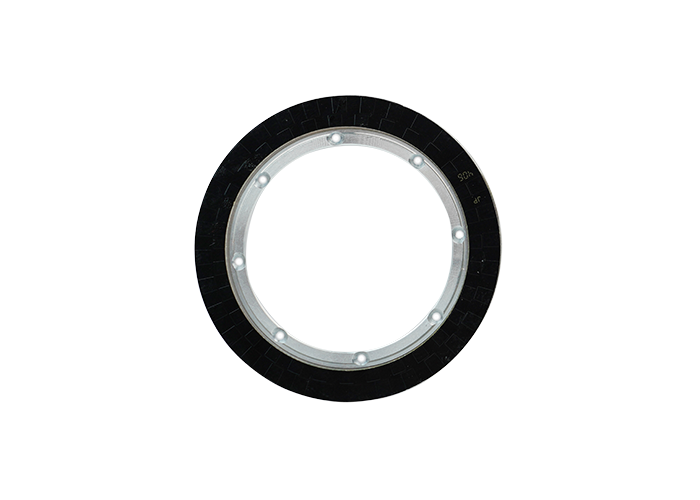

Абсолютный индуктивный полый энкодер серии KIN71

Энкодер KIN71 — это высокоточный абсолютный поворотный энкодер с полой конструкцией, разработанный на основе индуктивного принципа измерения. Он сочетает в себе надежность, устойчивость к внешним воздействиям и точность, что делает его оптимальным решением для промышленных систем автоматизации, робототехники, приводов и станков.

Особенности продукта

• Высокая надежность: нечувствителен к загрязнениям и сильным магнитным полям;

• Высокая точность: повторяемость позиционирования до ±3″;

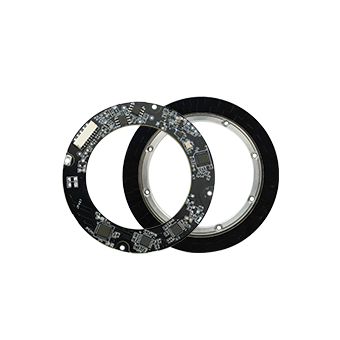

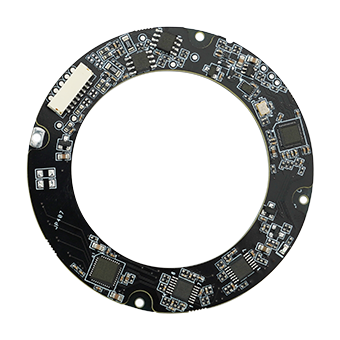

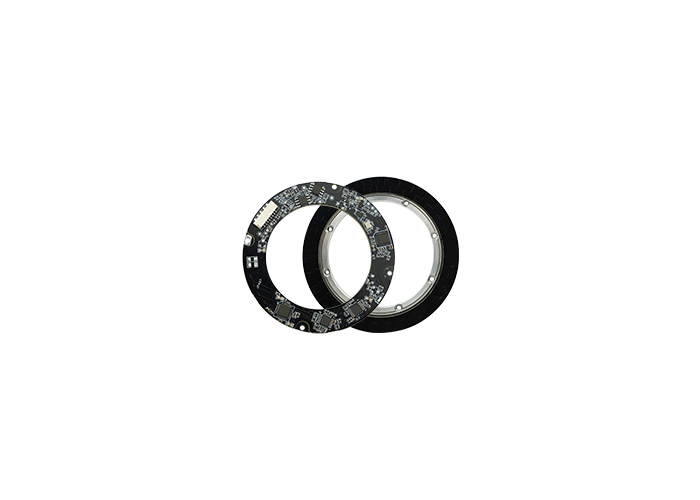

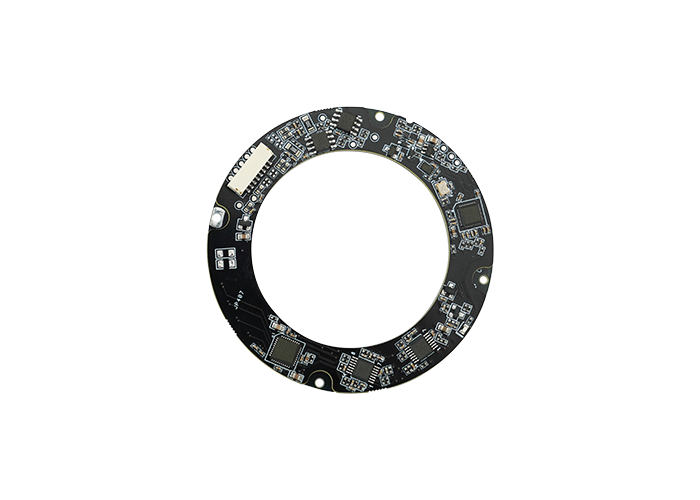

• Распределённая конструкция считывающей головки, обеспечивающая увеличенные допуски монтажа и снижение влияния установки на точность работы.

Преимущества продукта

• Бесконтактная установка;

• Ультратонкий корпус;

• Устойчивость к агрессивным условиям эксплуатации;

• Возможность применения в различных промышленных сценариях и системах с осевым или внеосевым монтажом.

Технические характеристики

Система

• Разрешение: однооборотное — 17/23 бит; многооборотное — 16 бит

• Интерфейсы связи: RS485, SSI, BiSS-C

• Скорость передачи данных: 2,5 Мбит/с

• Формат сигнала: последовательный протокол связи

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Потребляемый ток (типичное значение): 130 мА

• Дифференциальный уровень сигнала:

  • Высокий уровень ≥ 3,5 В

  • Низкий уровень ≤ 1,7 В

• Сопротивление изоляции: 50 МОм

• Время переключения сигнала: 100 нс

Эксплуатационные характеристики

• ЭМС: IEC61000-4

• Рабочая температура: –40℃ … +85℃

• Влажность: ≤90% (40℃/21 сутки, EN60068-2-78); без конденсации

• Ударная стойкость: ускорение 980 м/с², 11 мс; по 3 удара в каждом направлении (всего 18 ударов)

• Вибрационная стойкость:

  • 10–55 Гц — амплитуда 1,5 мм

  • 55–2000 Гц — ускорение 98 м/с²

  • Продолжительность: 2 часа по каждой оси (X, Y, Z)
