Абсолютный индуктивный энкодер KIN52

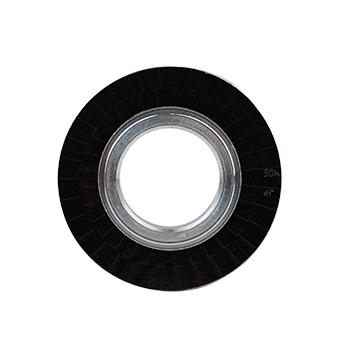

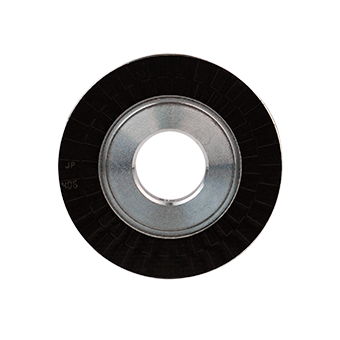

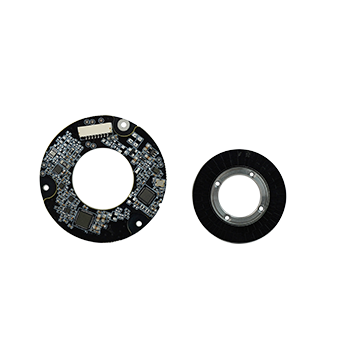

Энкодер KIN52 — это абсолютный поворотный энкодер с полой конструкцией, обеспечивающей удобство прокладки кабелей или установки вала. Разработан на основе индуктивного принципа измерения, что гарантирует высокую стабильность, надёжность и устойчивость к внешним воздействиям.

Особенности продукта

• Высокая надёжность — нечувствителен к загрязнению и воздействию сильных магнитных полей;

• Высокая точность, повторяемость до ±3";

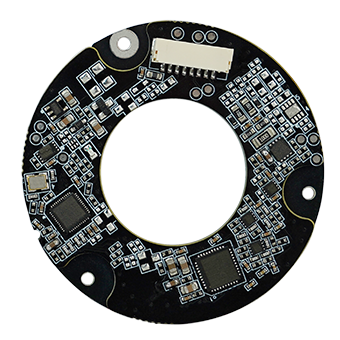

• Распределённая конструкция индуктивной считывающей головки обеспечивает большие допуски на установку и снижает влияние монтажных погрешностей на точность.

Преимущества продукта

• Бесконтактная установка;

• Ультратонкий конструктивный дизайн;

• Устойчивость к сложным условиям эксплуатации;

• Смещённая ось (off-axis) — гибкость установки и широкий спектр применений.

Технические характеристики

Система

• Разрешение: однооборотное — 17/23 бит; многооборотное — 16 бит

• Интерфейсы связи: RS485, SSI, BiSS-C

• Скорость передачи данных: 2,5 Мбит/с

• Формат сигнала: последовательный протокол связи

Электрические параметры

• Напряжение питания: 5 В ± 5%

• Ток потребления (типичное значение): 130 мА

• Дифференциальный уровень сигнала:

  • Высокий уровень ≥ 3,5 В

  • Низкий уровень ≤ 1,7 В

• Сопротивление изоляции: 50 МОм

• Время изменения фронта сигнала: 100 нс

Эксплуатационные характеристики

• ЭМС: IEC61000-4

• Рабочая температура: –40℃ … +85℃

• Влажность: ≤90% (40℃/21 сутки, EN60068-2-78); без конденсации

• Ударные нагрузки: ускорение 980 м/с², 11 мс; по 3 удара в каждом направлении (всего 18)

• Вибрации: амплитуда 1,5 мм (10–55 Гц); ускорение 98 м/с² (55–2000 Гц), по каждой оси (X/Y/Z) — 2 часа
