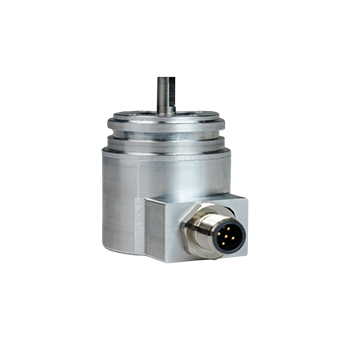

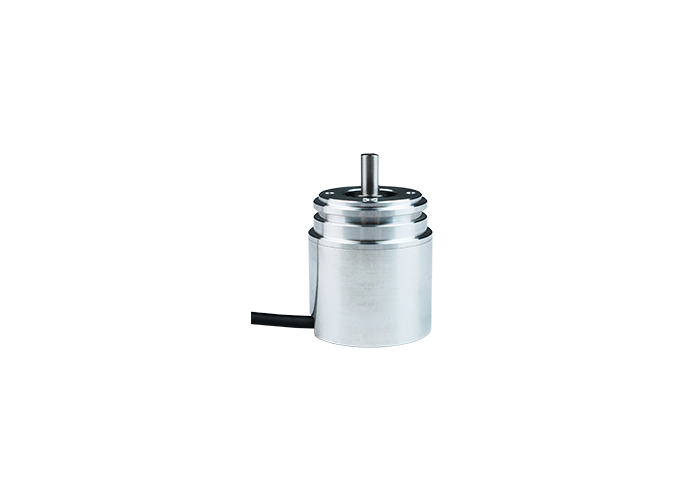

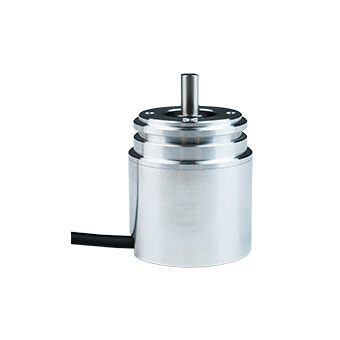

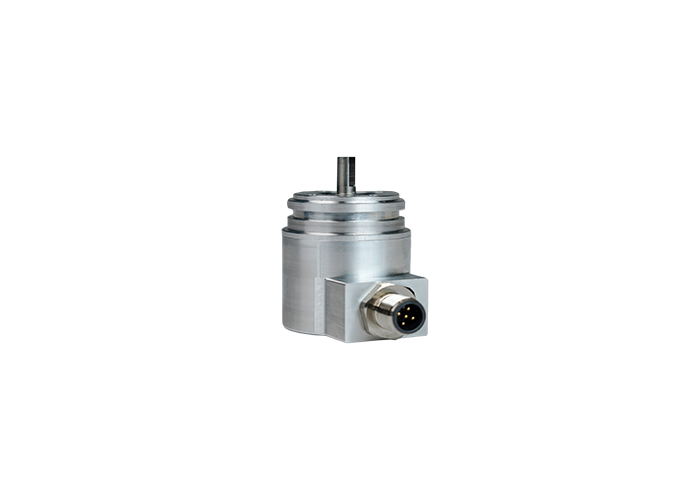

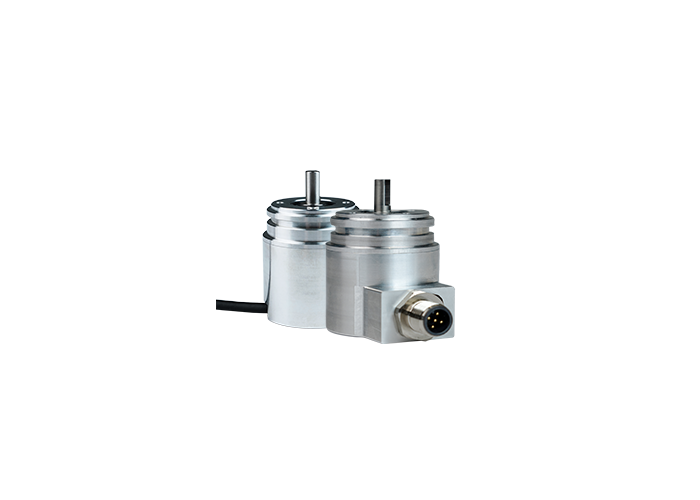

Абсолютный энкодер серии DIN40

Преимущества продукта

• Компактный корпус диаметром 40 мм, эффективно экономит пространство при установке;

• Высокая степень защиты и широкий диапазон рабочих температур — подходит для эксплуатации в жёстких промышленных условиях;

• Коммуникационный тип энкодера с поддержкой функций контроля скорости, положения, температуры и диагностики состояния;

• Тангенциальный вывод кабеля, позволяющий использовать как осевое, так и радиальное подключение.

Технические характеристики

Система

• Внешний диаметр: φ40 мм

• Диаметр вала:

  • Выходной вал — φ6 / φ8 / φ10 мм

  • Глухое отверстие — φ6 / φ8 / φ10 / φ12 мм

• Разрешение:

  • Однооборотное — 17 бит

  • Многооборотное — 12 бит

• Скорость вращения: ≤6000 об/мин

• Интерфейсы: CANopen, SSI

• Пусковой момент: 0.03 Н·м

• Абсолютная точность позиционирования: 0.35°

• Повторяемость позиционирования: 0.2°

Электрические параметры

• Напряжение питания: 10–30 В

• Потребляемый ток (тип.): 60 мА

• Уровень дифференциального сигнала: высокий ≥3.5 В; низкий ≤1.7 В

• Сопротивление изоляции: 50 MΩ

• Время фронта сигнала: 100 нс

• Электрический интерфейс: авиационный разъём или кабельный вывод

Дополнительные функции

• Защита от переполюсовки

• Защита по питанию

• Защита сигнала

• Система предупреждения о неисправности

Условия эксплуатации

• Рабочая температура: –40℃ … +85℃

• Влажность: ≤90% (при 40℃/21 сут, без конденсации)

• Степень защиты: IP65

• Ударная нагрузка: 100g, 2 мс (EN 60068-2-27)

• Вибрация: 30g, 10–2000 Гц (EN 60068-2-6)
